SiChuan Liangchuan شرکت تجهیزات مکانیکی ، با مسئولیت محدود
محل منبع: | چین |
نام تجاری: | CNLN |
گواهی: | CE/ISO |
شماره مدل: | CDH61F |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | USD128 PER PC |
جزئیات بسته بندی: | بسته داخلی: بسته پلاستیکی مهر و موم شده بسته بیرونی: بسته بندی کارتنی یا بسته چوبی مورد ، حروف ، پلا |
زمان تحویل: | 5-8 روز |
شرایط پرداخت: | T / T |
قابلیت ارائه: | 300 عدد در روز |
مواد: | فولاد ضد زنگ | رسانه ها: | آب ، گاز ، روغن |
---|---|---|---|
قدرت: | کتابچه راهنمای | فشار: | PN1.6 تا 6.4MPa |
ساختار: | بررسی | دمای رسانه: | -196 ° C تا + 80 ° C |
برجسته: | سوپاپ سرمازدگی نوع جوش,وزن کم سوپاپ سرمازد,شیر برودتی DN25mm |

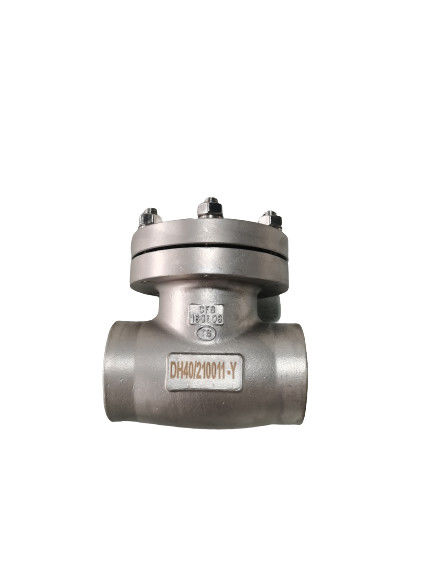

نوع جوش شیر کنترل سرمازدگی وزن سبک عملکرد خوب آب بندی
توضیحات محصول
1سوپاپ کنترل دمای پایین: سوپاپ چک که دیسک سوپاپ آن در اطراف یک پین در صندلی سوپاپ می چرخد.شیر کنترل دیسک دارای ساختار ساده ای است و فقط می تواند روی خطوط لوله افقی نصب شود و عملکرد آب بندی خوبی دارد.
2سوپاپ چک دمای پایین: دریچه ای که دیسک سوپاپ آن در امتداد خط مرکزی بدنه سوپاپ می لغزد.شیر بازرسی خط لوله نوع جدیدی از شیرها است.اندازه کوچک ، وزن سبک و فناوری پردازش خوب یکی از جهات توسعه شیرهای کنترل است.با این حال ، ضریب مقاومت سیال کمی بیشتر از دریچه چک نوسان است.
3سوپاپ فشرده جمع و جور: این سوپاپ به عنوان شیر خنک کننده آب و بخار دیگ بخار استفاده می شود ، عملکرد یکپارچه بلند کردن سوپاپ چک و سوپاپ گلوب یا شیر زاویه ای را دارد.
علاوه بر این ، برخی از سوپاپ های چک که برای نصب خروجی پمپ مناسب نیستند مانند سوپاپ پا ، نوع فنر ، نوع Y و سایر شیرهای چک وجود دارد.
از این سوپاپ به عنوان وسیله ای برای جلوگیری از برگشت محیط در خطوط لوله صنعتی استفاده می شود.
شرح ساختار
در حین استفاده از این سوپاپ ، رسانه در جهت پیکان نشان داده شده در شکل حرکت می کند.
1. هنگامی که محیط در جهت تجویز شده جریان می یابد ، دیسک سوپاپ با نیروی محیط باز می شود.هنگامی که محیط به سمت عقب جریان می یابد ، دیسک سوپاپ به دلیل وزن دیسک سوپاپ و نیروی معکوس محیط بسته به هم بسته می شود تا از جلوگیری از برگشت محیط جلوگیری شود.
2. سطوح آب بندی بدنه شیر و دیسک از فولاد ضد زنگ ساخته شده است.
3. طول ساختاری این سوپاپ مطابق GB12221-1989 و اندازه اتصال فلنج مطابق JB / T79-1994 است.
|
نوع سوپاپ: شیر کنترل |
نوع اتصال: جوشکاری |
|
قطر اسمی: DN10mm ~ DN25mm |
|
فشار اسمی: PN32.0MPa |
|
مواد: بدنه سوپاپ: CF8؛ |
|
محیط مناسب: LO2 ، LN2 ، LAr ، LNG و غیره |
|
دمای مناسب: (--196 ℃ ~+80 ℃) |
|
طراحی و ساخت: مطابق با GB/T24925-2010 |
|
تست: مطابق GB/T13927-2008 |
|
طول عمر شیر: با توجه به فرکانس استفاده مشخص می شود و محل نصب |
|
زمان سرب: شیرهای سفارشی معمولاً 30 ~ 45 روز هستند.شیرهای سهام معمولاً در عرض 5 روز هستند.
|
نمایش شیرآلات
مشخصات سوپاپ
برنامه سوپاپ
بسته شیرآلات
اطلاعات کارخانه
شیر خنک کننده دستی این شرکت برای قطع و گردش محیط در مخازن ذخیره سازی با دمای پایین ، خودروهای تانک و کامیون های مخزن مناسب است و می تواند در مواقع بروز خرابی محیط را قطع کند.
این نوع شیر جدید دارای مزایای ساختار ساده ، اندازه کوچک ، وزن سبک ، آب بندی خوب ، عملکرد مناسب ، باز و بسته شدن انعطاف پذیر و قابلیت استفاده گسترده است.این عمدتا برای LO2 ، LN2 ، LAr ، LNG ، LHe و سایر رسانه های با درجه حرارت پایین استفاده می شود.عملکرد ضد انفجار
نکات هنگام استفاده
1. باید اطمینان حاصل شود که لوله قبل از نصب تمیز شده است.
2. هنگام نصب ، مطمئن شوید که جهت جریان نشان داده شده توسط پیکان روی بدنه سوپاپ باید با جهت جریان سیال مطابقت داشته باشد.
3. این شیر روغن زدایی شده است.هنگام نصب ، ذخیره و تمیز نگه دارید.
4- پس از اتمام ساخت خط لوله ، تمام دریچه های خط لوله باید باز شوند و بقایای موجود در خط لوله باید کاملاً و کاملاً نگهداری شوند تا از تمیز بودن سیستم خط لوله و عاری از آوار اطمینان حاصل شود.
5. نمودار سیستم نصب با الزامات بدون روغن باید چربی زدایی شود.
6. در حین استفاده به آرامی باز و بسته می شود.
7. اگر قطعات دقیق مانند دیسک سوپاپ ، صندلی سوپاپ و ساقه سوپاپ فرسوده یا آسیب دیده باشند ، باید به موقع تعمیر و تعویض شود.
8. برای قطعاتی مانند واشر و مواد آب بندی ، هر بار آنها را با قطعات جدید جایگزین کنید.
