خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب

خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب

  • خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب
  • خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب
  • خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب
  • خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب
خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب
جزئیات محصول:
محل منبع: چين
نام تجاری: CNLN
گواهی: CE/ISO
شماره مدل: CDH61F
پرداخت:
مقدار حداقل تعداد سفارش: 1pc
قیمت: USD128 PER PC
جزئیات بسته بندی: بسته داخلی: بسته بسته بندی شده کیسه های پلاستیکی بسته بیرونی: بسته کارتن یا بسته چوبی کیف حروف ، پلا
زمان تحویل: 5-8 روز
شرایط پرداخت: T/T
قابلیت ارائه: 300 قطعه در روز
مخاطب
توضیحات محصول جزئیات
مواد: فولاد ضد زنگ رسانه ها: آب، گاز، نفت
قدرت: کتابچه راهنمای فشار: PN1.6 تا 6.4MPa
ساختار: بررسی دمای رسانه: -196 درجه سانتیگراد تا +80 درجه سانتیگراد
برجسته:

شیر چک فولاد ضد زنگ

,

شیر چک فشار بالا

,

شیر چک برودتی خطوط لوله افقی

دریچه چک کرایوژنیک خطوط لوله افقی وزن سبک عملکرد آب بندی خوب



شیر بررسی برودتی OEM CF8/CF3 DN10 تا DN200 با کیفیت بالا برای LNG

توضیحات محصول



1 .شیر برگشتی با دمای پایین: شیری که دیسک سوپاپ آن حول یک پین در نشیمنگاه سوپاپ می چرخد.شیر چک دیسکی ساختار ساده ای دارد و فقط روی خطوط لوله افقی قابل نصب است و عملکرد آب بندی خوبی دارد.



2 .شیر برگشتی با دمای پایین: دریچه ای که دیسک شیر در امتداد خط مرکزی بدنه شیر می لغزد.شیر چک لوله نوع جدیدی از شیر است.اندازه کوچک، وزن سبک و فناوری پردازش خوب آن یکی از مسیرهای توسعه شیرهای چک است.با این حال، ضریب مقاومت سیال کمی بزرگتر از شیر برگشتی نوسان است.



3 .دریچه چک فشرده: این شیر به عنوان شیر قطع کننده آب و بخار دیگ بخار استفاده می شود، عملکرد یکپارچه بالا بردن شیر چک و شیر گلوب یا شیر زاویه ای را دارد.



علاوه بر این، برخی از شیرهای چک وجود دارند که برای نصب خروجی پمپ مناسب نیستند، مانند سوپاپ پایی، نوع فنری، نوع Y و سایر شیرهای چک.



دریچه به عنوان وسیله ای برای جلوگیری از جریان برگشت محیط در خطوط لوله صنعتی استفاده می شود.





شرح ساختار


در طول استفاده از این شیر، محیط در جهت فلش نشان داده شده در شکل جریان می یابد.



1. هنگامی که محیط در جهت تعیین شده جریان می یابد، دیسک دریچه با نیروی محیط باز می شود.هنگامی که محیط به سمت عقب جریان می یابد، دیسک سوپاپ به دلیل وزن دیسک سوپاپ و نیروی معکوس محیط به یکدیگر بسته می شود تا به هدف جلوگیری از برگشت مجدد محیط دست یابد.



2. سطوح آب بندی بدنه شیر و دیسک از فولاد ضد زنگ ساخته شده است.

3. طول ساختاری این شیر مطابق با GB12221-1989 و اندازه اتصال فلنج مطابق با JB / T79-1994 است.






نوع سوپاپ: شیر چک

نوع اتصال: جوشکاری

قطر اسمی: DN10mm~DN25mm

فشار اسمی: PN32.0MPa

جنس: بدنه شیر: CF8;
دیسک شیر:06Cr19Ni10;ساقه سوپاپ :06Cr19Ni10;
چاشنی: PTFE;آب بندی دیسک: PCTFE

متوسط ​​مناسب: LO2، LN2، LAr، LNG، و غیره

دمای مناسب: (-196℃~+80℃)

طراحی و ساخت: مطابق با GB/T24925-2010

آزمایش: مطابق با GB/T13927-2008

طول عمر شیر: با توجه به فرکانس استفاده مشخص می شود

و محل نصب

زمان سرب: شیرهای سفارشی معمولا 30 تا 45 روز هستند.شیرهای استوک معمولا در عرض 5 روز هستند.

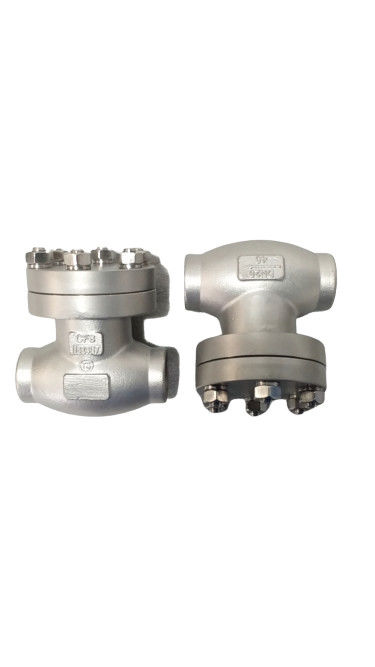

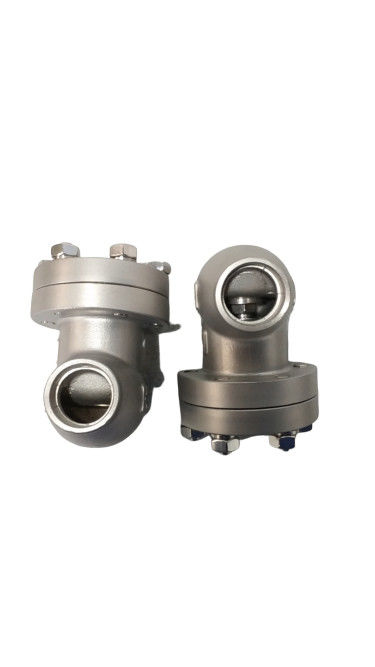

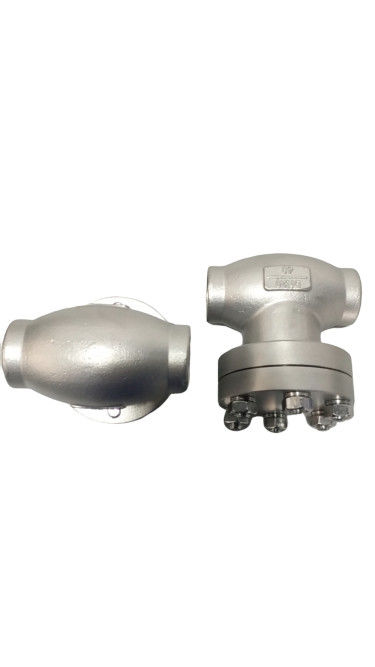

نمایشگر دریچه ها

خط لوله های افقی کرایوژنیک Check شیر فلکه وزن سبک عملکرد آب بندی خوب 1





مشخصات سوپاپ







برنامه Valve








پکیج شیر




اطلاعات کارخانه

شیر قطع کن کرایوژنیک دستی این شرکت برای قطع و چرخش محیط در مخازن ذخیره دمای پایین، ماشین های تانک و کامیون های تانک مناسب است و می تواند در زمان بروز خرابی محیط را قطع کند.
این نوع جدید شیر دارای مزایای ساختار ساده، اندازه کوچک، وزن سبک، آب بندی خوب، عملکرد راحت، باز و بسته شدن انعطاف پذیر، و کاربرد وسیع است.این عمدتا برای LO2، LN2، LAR، LNG، LHe و سایر رسانه های با دمای پایین استفاده می شود.عملکرد ضد انفجار






نکات هنگام استفاده

1. باید اطمینان حاصل شود که لوله قبل از نصب تمیز شده است.


2. هنگام نصب مطمئن شوید که جهت جریان نشان داده شده با فلش روی بدنه شیر باید با جهت جریان سیال مطابقت داشته باشد.


3. این شیر چربی زدایی شده است.هنگام نصب نگهداری و تمیز نگه دارید.


4. پس از اتمام ساخت خط لوله، تمام شیرهای روی خط لوله باید باز شوند و باقیمانده های موجود در خط لوله باید به طور کامل و کامل نگهداری شوند تا اطمینان حاصل شود که سیستم خط لوله تمیز و عاری از زباله است.


5. نمودار سیستم نصب با الزامات بدون روغن باید چربی زدایی شود.


6. در حین استفاده به آرامی باز و بسته شود.


7. اگر قطعات دقیق مانند دیسک سوپاپ، نشیمنگاه سوپاپ و میل سوپاپ فرسوده یا آسیب دیده اند، باید به موقع تعمیر و تعویض شوند.


8. برای قطعاتی مانند واشر و مواد آب بندی، هر بار آنها را با قطعات جدید تعویض کنید.
